Обзор и тестирование компактного корпуса Morex T3460-60
Наш ресурс продолжает пополняться обзорами компактных корпусов, разработанных компанией Morex Information Ent – одного из лидеров на рынке компактных и ультракомпактных решений. Сегодня в очередной раз мы будем рассматривать компактную модель корпуса для домашнего использования, оснащенную внешним блоком питания, наличие которого позволяет максимально минимизировать габариты. Вместе с тем, корпус, о котором сегодня пойдет речь, отличен от некоторых уже рассмотренных нами ультракомпактных продуктов компании Morex тем, что при сохранении небольших габаритов он предлагает большую функциональность благодаря наличию оригинальных технических решений, некоторые из которых оказались настолько необычными, что даже смогли кратковременно ввести в замешательство нашу тестовую лабораторию. Предлагаем перейти от теории к практике и познакомиться с корпусом Morex T3460-60 поближе в настоящем обзоре.

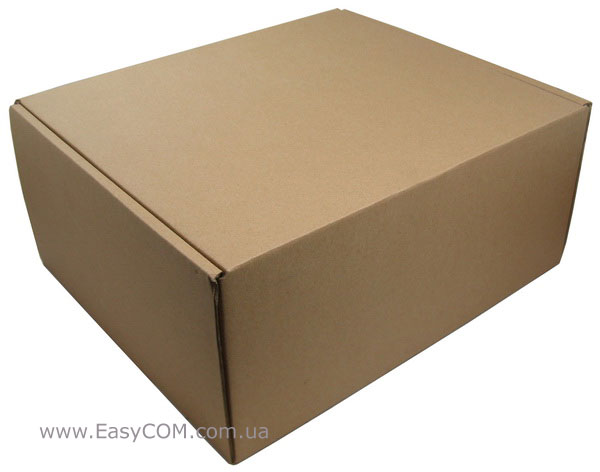

Корпус Morex T3460-60 поставляется в обыкновенной картонной коробке небольших размеров, внутри которой находится зафиксированный в пенополиуретановых блоках корпус и отдельная коробка с комплектующими, необходимыми для сборки.

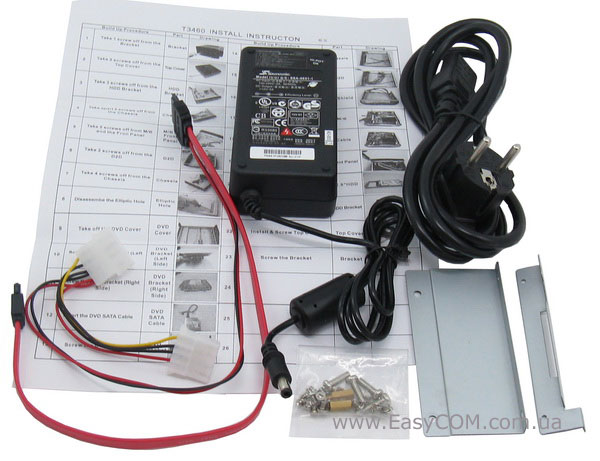

В комплект поставки корпуса Morex T3460-60 входят:
- внешний блок питания;
- кабель к блоку питания;
- кабель переходник Molex to DVD SATA;
- набор крепежных винтов и подставок;
- детали для установки тонкого привода и 2,5-дюймового накопителя во внешний отсек;
- дополнительная подставка для горизонтальной ориентации;
- инструкция по сборке.
Комплект поставки Morex T3460-60 является достаточным для сборки внутри корпуса системы и начала работы с ней. Хочется также отметить наличие специального кабеля-переходника, который необходим для подключения тонкого оптического привода. Таким образом, при анализе комплектации корпуса Morex T3460-60 одна из его особенностей становится известна – он позволяет работать с оптическим приводом. Но обратим внимание на спецификации рассматриваемого решения:
|
Производитель |
Morex |
|
Модель |
T3460-60 |
|
Типоразмер корпуса |
Mini-ITX |
|
Поддерживаемые форм-факторы материнских плат |
Mini-ITX |
|
Цвет |
Чёрный |
|
Отсеки 2,5 дюйма |
1 посадочное место для 2,5'' накопителя; |
|
Слоты для карт расширения |
1 |
|
Разъёмы на лицевой панели |
2 x USB 2.0 |
|
Вентиляторы |
- |
|
Материал |
Шасси: холоднопрокатная сталь толщиной 0,6 мм |
|
Размеры корпуса, мм |
97 х 233 х 207 |
|
Вес (нетто), кг |
N/A |
|
Сайт производителя |
После знакомства со спецификациями Morex T3500-60 перед нами открывается полная картина: наиболее характерные особенности данной модели корпуса – это возможность установки, при всей его компактности, тонкого привода и наличие одного слота под карту расширения, причем возможность использования последнего реализована весьма оригинальным способом, но об этом мы расскажем ниже, после знакомства с экстерьером решения.
Внешний вид

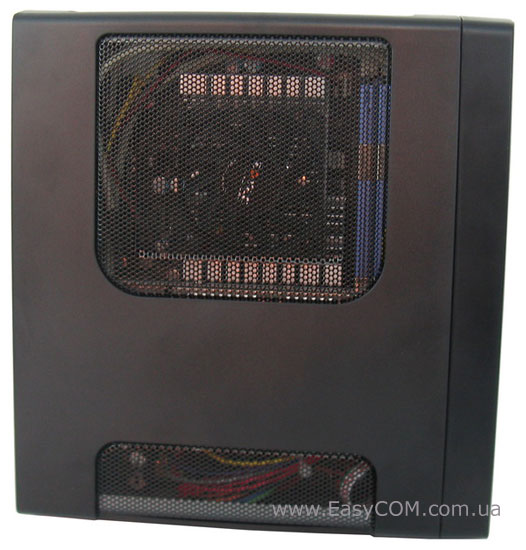

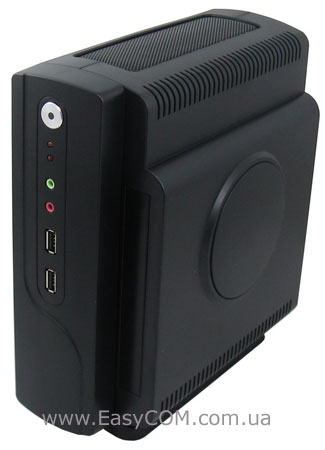

Корпус Morex T3460-60 окрашен в универсальный черный цвет и отличается строгим и достаточно привлекательным дизайном экстерьера. На левой и верхней панелях решения имеются крупные решетчатые вставки, которые должны способствовать улучшению охлаждения компонентов системы. С правой стороны корпуса находится небольшая «пристройка», которая вмещает в себя отсек для установки оптического привода.

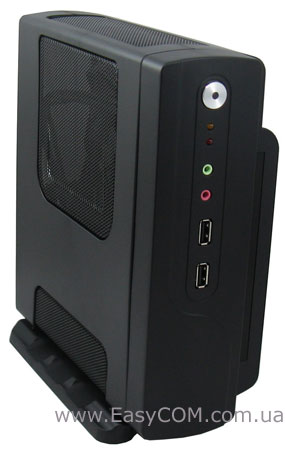

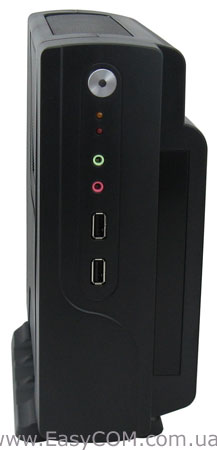

На лицевой панели изделия расположены два интерфейса USB 2.0 и два аудио-разъема, а также кнопка включения системы, в которую встроен светодиодный индикатор, светящийся синим цветом когда система включена. Кроме того, здесь находятся еще два светодиода-индикатора: желтый осуществляет индикацию активности LAN, красный диод свидетельствует об активности HDD.
Корпус Morex T3460-60 может иметь как горизонтальную, так и вертикальную ориентацию. Для вертикальной установки к отверстию в нижней части решения крепится пластмассовая подставка, которая благодаря большой площади будет придавать корпусу высокую степень устойчивости.

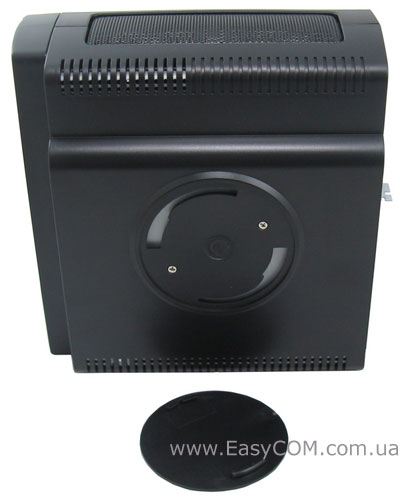

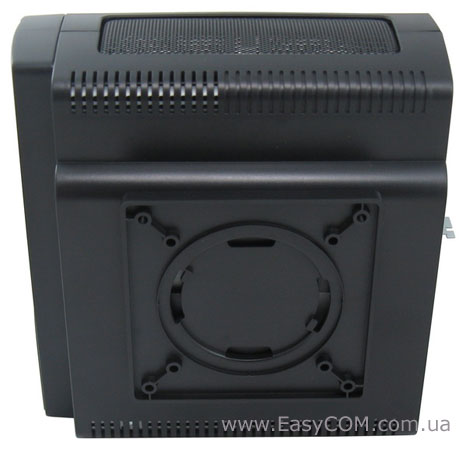

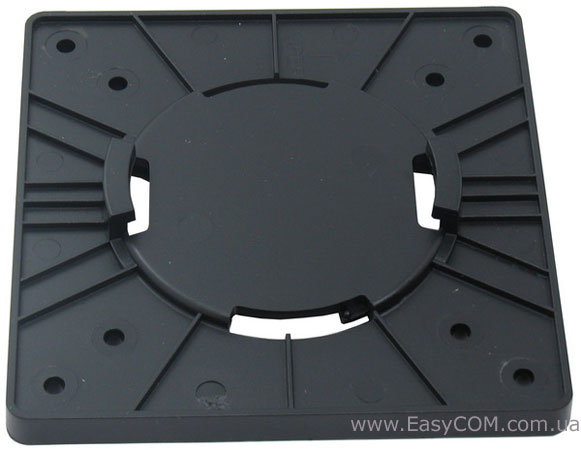

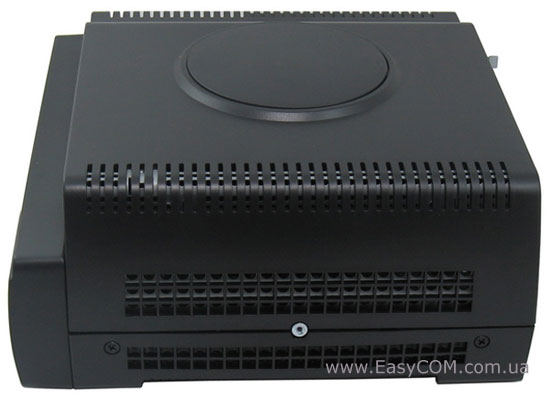

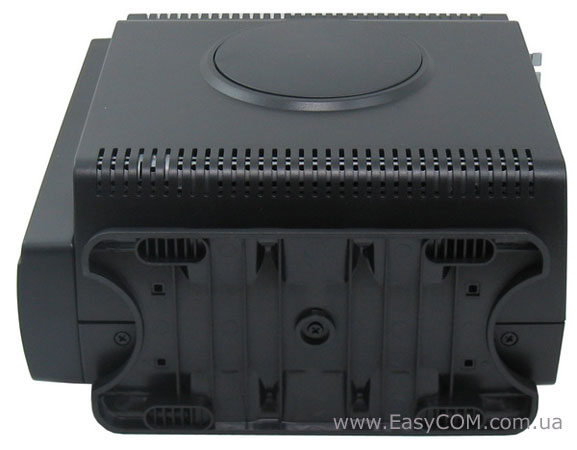

Рассматриваемый сегодня продукт, если это угодно пользователю, также можно установить и в горизонтальном положении. Для этого необходимо демонтировать декоративную круглю панель, которая крепится к корпусу на одних лишь защелках, и вставить в образовавшиеся пазы крепление идущей в комплекте квадратной подставки - данная операция проделывается очень быстро и просто.
На задней стороне рассматриваемого решения расположено отверстие для интерфейсной панели материнской платы, разъем для подключения внешнего блока питания, заглушка уже упомянутого нами отсека для установки карты расширения, а также заглушка слота для инсталляции кард-ридера. Расположение отсека для карты расширения весьма и весьма необычно - он расположен параллельно основному отсеку под материнскую плату. Предлагаем заглянуть внутрь корпуса Morex T3460-60, чтобы поскорее разобраться в этой интриге.
Внутреннее устройство

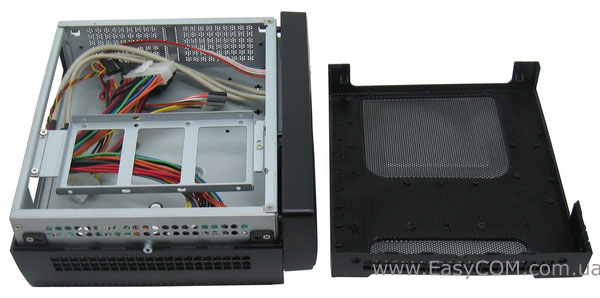

Для того чтобы снять боковую панель, открывающую доступ к основному отсеку, в котором монтируется материнская плата, надо открутить всего лишь два винта – противоположная сторона панели крепится на защелках.

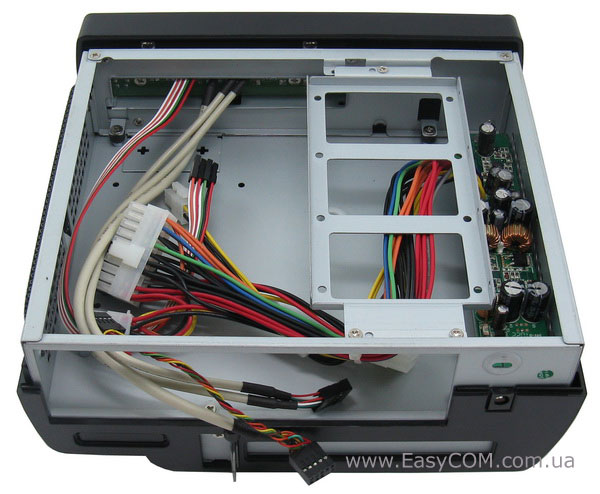

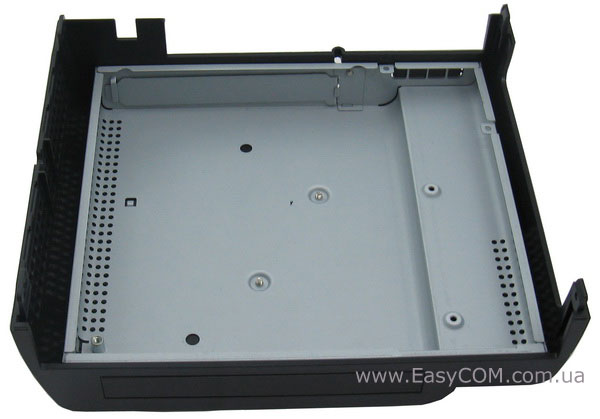

Шасси корпуса Morex T3460-60 изготовлено из холоднопрокатной стали толщиной 0,6 мм и имеет достаточно высокий уровень жесткости и качества исполнения. Для установки 2,5'' накопителя предназначена съемная рамка, которая изготовлена из стального листа большей толщины, поэтому ее жесткость удалось сохранить, несмотря на то, что рамка протянута от края до края шасси.

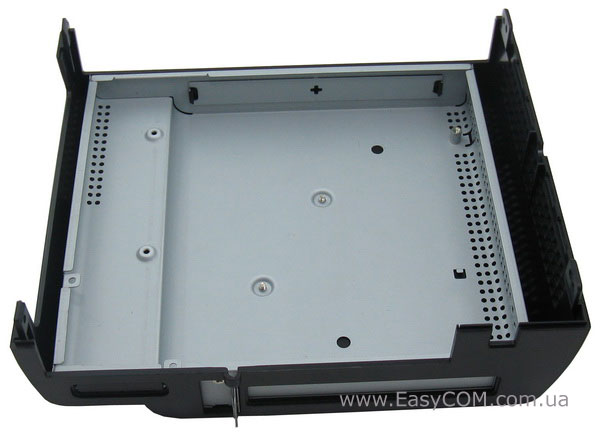

Демонтировав рамку, которая крепится к шасси тремя винтами, получаем доступ к нижней части основного отсека корпуса, где материнская плата крепится на подножки, две из которых через специальные пластиковые прокладки скрепляют шасси с лицевой панелью. При установке материнской платы данные прокладки извлекаются, и материнская плата располагается между подножками и креплением лицевой панели – ниже мы сможем увидеть это более наглядно.

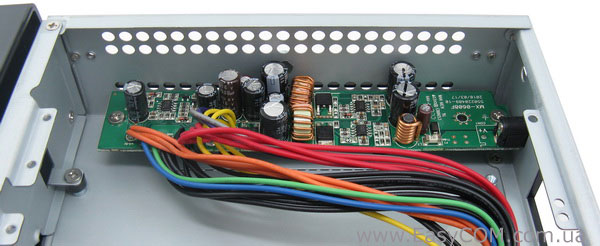

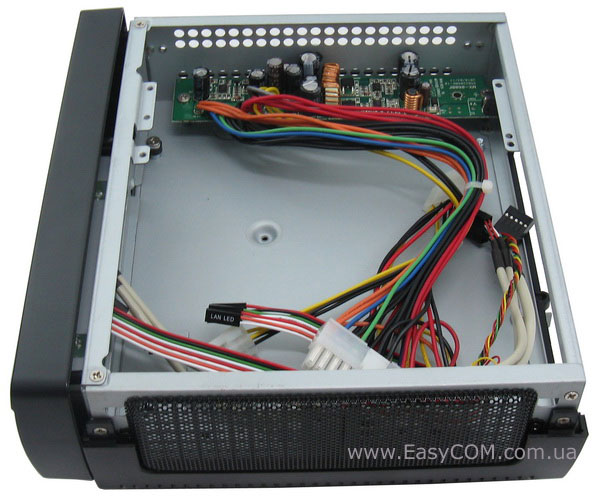

Микросхема, которая расположена внутри корпуса – это не что иное, как приемная часть внешнего блока питания, кабели питания компонентов системы ответвляются уже от нее. Стенка шасси, к которой примыкает данная микросхема, имеет перфорацию, очевидно, это сделано для обеспечения лучших температурных условий работы приемной части блока питания. Для подключения материнской платы и других комплектующих предусмотрены следующие разъемы:
- 24-контактный разъем питания ATX;
- 4-контакный EPS12V;
- кабель питания с разъемом типа Molex;
- кабель питания SATA;
- 4-контактный кабель для подачи энергии на FDD.
Не будем также забывать и про идущий в комплекте кабель-переходник для подачи питания к тонкому оптическому приводу – в том случае, если система собирается с приводом, покупать переходник дополнительно не придется.

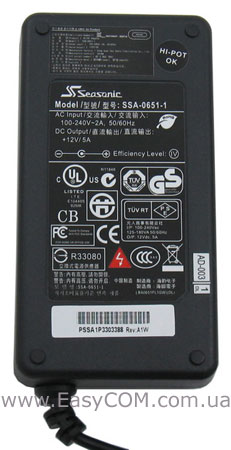

Внешний блок питания производства компании Sea Sonic обладает паспортной мощностью 60 Вт, которой с лихвой хватит для покрытия потребностей современных энергоэффективных систем на платформах NVIDIA ION с Intel Atom или AMD Brazos, которые под нагрузкой потребляют не более 40 Вт.

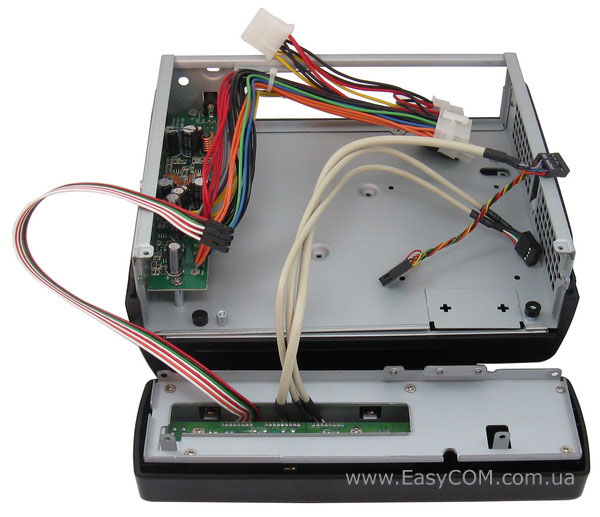

Как мы отмечали выше, лицевая панель крепится к шасси через пластиковые прокладки, которые вбирают в себя толщину текстолитового листа материнской платы, чтобы при транспортировке корпуса не образовывался люфт между шасси и лицевой панелью. Со стороны производителя это похвально, однако необходимость снимать для установки материнской платы и лицевую панель усложняет процесс сборки системы, тем более что для демонтажа лицевой панели необходимо отвинтить в совокупности четыре винта. Заглушку рядом с лицевой панелью необходимо выломать, если планируется установка оптического привода, так как через образующееся отверстие проводятся провода в отсек с приводом. Причем провести провода необходимо до монтажа материнской платы – после этого доступ к отверстию для кабелей будет заблокирован.

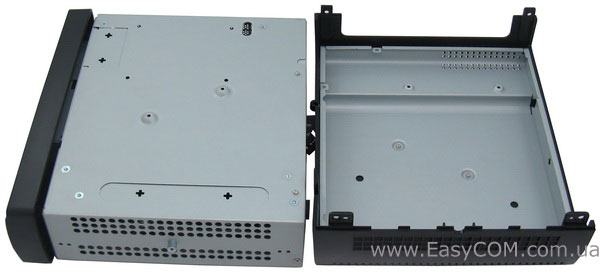

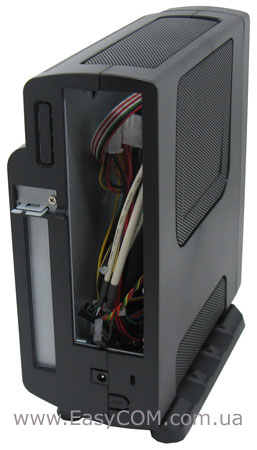

Для того чтобы получить доступ к отсеку для установки привода и карты расширения или 2,5-дюймового накопителя, необходимо открутить четыре винта на торцах корпуса. Длинная заглушка с закругленными краями на основной части шасси блокирует отверстие для вывода гибкой части так называемой «PCI Riser Card» - устройства с интерфейсом PCI, которое служит для установки карт расширения в одной плоскости с материнской платой.

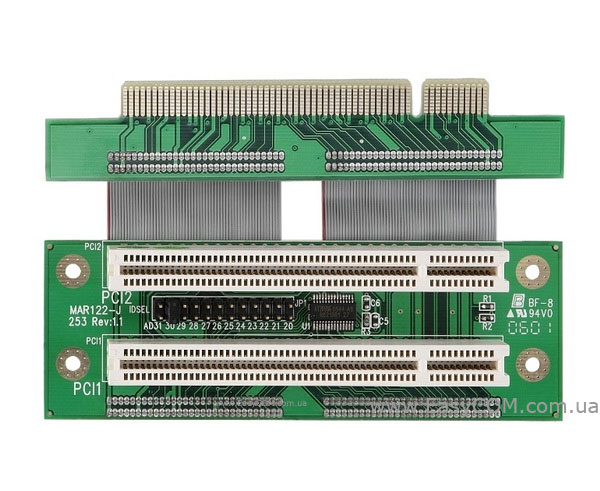

PCI Riser Card – устройство достаточно редкое и экзотическое, например, на сайте производителя мы смогли найти только двухслотовую версию данного устройства, которая не поместится в дополнительный отсек для установки привода и карты расширения. При желании использовать одно-слотовые версии PCI Riser Card или PCI-E Riser Card с достаточно длинным шлейфом, необходимо уточнять возможность доукомплектации ними у поставщика (продавца) корпуса.
Кроме того, производитель отмечает, что со стороны заглушки под карту расширения возможна установка 2,5-дюймового накопителя, что может оказаться очень кстати.
Для монтажа оптического привода, как наиболее вероятного компонента системы, в комплектации Morex T3460-60 присутствуют все необходимые детали. При этом производитель поставляет вместе с корпусом иллюстрированную инструкцию по быстрой сборке системы внутри корпуса, что заметно облегчает запуск системы.

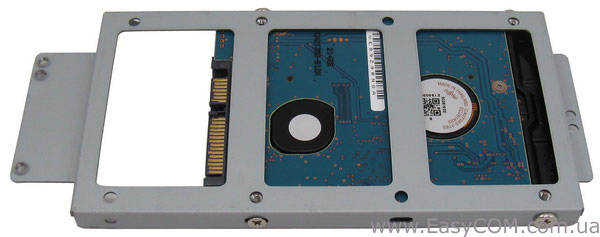

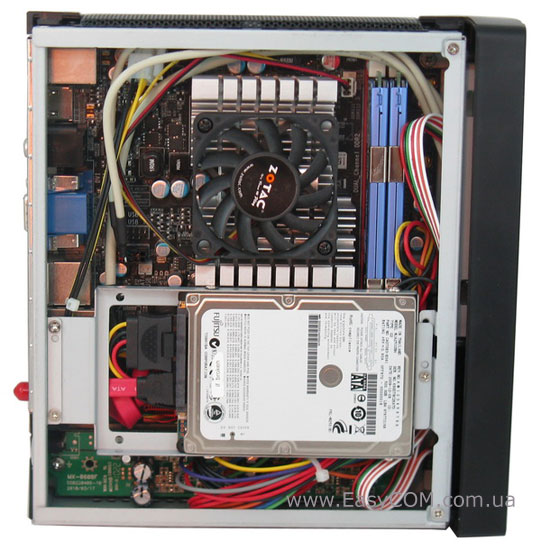

Перейдем вновь в основной отсек корпуса, где мы приступаем к сборке системы. После установки материнской платы на свое место, необходимо смонтировать 2,5-дюймовый накопитель на предназначенную для него рамку – накопитель крепится к рамке при помощи четырех винтов, которые можно найти в комплекте поставки корпуса.
Как и большинство компактных корпусов, Morex T3460-60 отличается затрудненной укладкой проводов и кабелей во время сборки системы, поэтому наиболее целесообразный вариант – это расположить все провода по периметру шасси. Правда, крепление накопителя реализовано таким образом, что, не смотря ни на какие ухищрения, провода от него собираются в крупный комок и препятствуют перемещение воздушных потоков внутри корпуса.

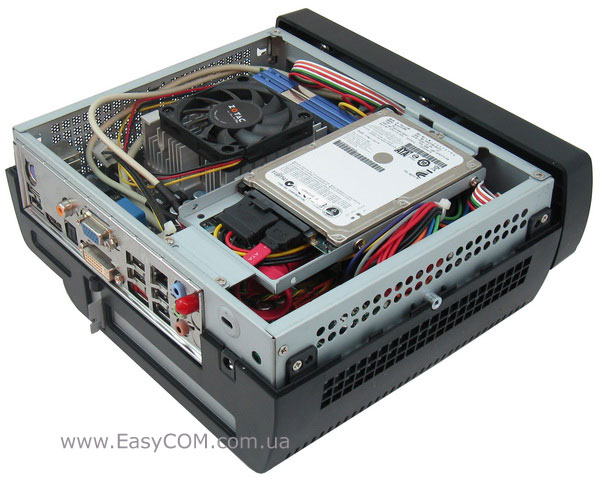

Зато высота корпуса Morex T3460-60 позволяет использовать комплектный вентилятор системы охлаждения нашей тестовой материнской платы ZOTAC IONITX-F-E, который, если читатель следит за обзорами корпусов компании Morex, не всегда вмещается в самые компактные решения данного производителя. Поэтому систему, установленную в рассматриваемой модели корпуса, можно подолгу эксплуатировать в тяжелых режимах работы, не опасаясь за перегрев и интенсивный износ компонентов системы. После возвращения на место боковой стенки корпуса, крупная перфорированная панель оказывается как раз над вентилятором системы охлаждения материнской платы, что должно обеспечить еще лучшие температурные условия внутри корпуса при активном охлаждении, либо создать более комфортные условия в пассивном режиме охлаждения.
Тестирование
В процессе тестирования мы использовали следующее оборудование:
|
Материнская плата |
ZOTAC IONITX-F-E (NVIDIA ION, Intel Atom N330, mini-ITX) |
|
Оперативная память |
2х DDR2-1200 @800 1024 МБ Kingston PC9600 |
|
Жесткий диск |
Fujitsu MJA2500BH, 500 ГБ, SATA-300 |

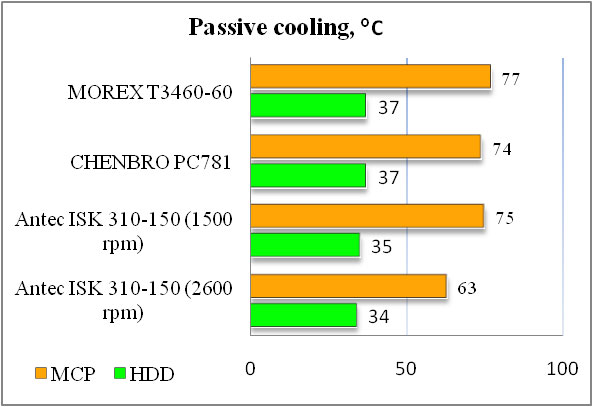

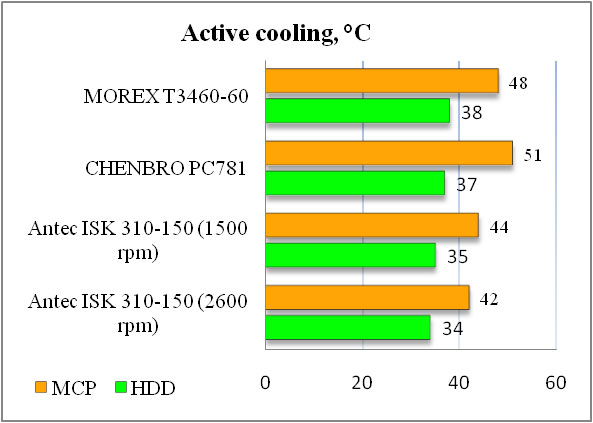

Достаточно высокая температура, засвидетельствованная на установленной в корпусе Morex T3460-60 материнской плате в пассивном режиме ее охлаждения, говорит о том, что полностью бесшумную систему внутри рассматриваемого решения опасно собирать. Правда, температура в 77 градусов по шкале Цельсия не является критичной, однако она будет негативно сказываться на долговечности материнской платы. При активном охлаждении системы с помощью вентилятора, установленного на радиаторе материнской платы, температурный режим внутри корпуса можно охарактеризовать как комфортный – при таких условиях эксплуатации система прослужит достаточно долго.
Выводы
Корпус Morex T3460-60 являет собой типичную основу для создания малогабаритной домашней медиа-системы или кинотеатра на основе материнской платы формата Mini-ITX со всеми ее достоинствами и недостатками. В числе первых находятся миниатюрные размеры, которые удалось сохранить благодаря комплектному внешнему блоку питания, привлекательный дизайн, которым обыкновенно наделяют корпуса данного класса для того чтобы они органично сочетались с прочей домашней электроникой и достаточно высокое качество исполнения. Ко вторым можно отнести некоторые неудобства, возникающие при сборке и укладке кабелей, а также достаточно высокую температуру компонентов системы в условиях ее пассивного охлаждения. Что же касается дополнительного отсека, который является конструктивной особенностью Morex T3460-60 и позволяет использовать в составе системы оптический привод и 2,5-дюймовый накопитель или одну карту расширения, то рядовому и неискушенному пользователю удастся использовать его только под установку накопителей. А для того, чтобы воспользоваться возможностью установки в тот же отсек карты расширения, требуется некоторое дополнительное оборудование, которое не поставляется вместе с корпусом. Впрочем, последнюю особенность рассмотренного сегодня решения можно считать приятным довеском в качестве бонуса, так как возможностей современных компактных домашних медиа-систем на основе материнских плат формата Mini-ITX зачастую достаточно для того, чтобы не требовать установки карт расширения.
Достоинства:
- качественное исполнение корпуса и шасси;
- наличие перфорированных вставок на внешних панелях корпуса;
- скромные габариты;
- привлекательный дизайн;
- возможность установки оптического привода и 2,5-дюймогов накопителя или карты расширения во внешний отсек;
- качественный внешний блок питания на 60 Вт производства Seasonic;
- возможность как горизонтальной, так и вертикальной установки.
Особенности:
- возможна сложность с получением оборудования для установки карты расширения;
- затрудненная укладка кабелей питания при сборке системы.
Недостатки:
- необходимость демонтировать лицевую панель перед установкой материнской платы.
Автор: Дмитрий Исаев
Выражаем благодарность компании Syntex, дистрибьютору Morex Information Ent, за предоставленный для тестирования корпус.
